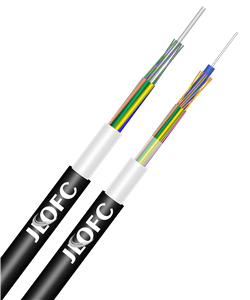

Оптичният кабел GYFTA е многослоен кабел за външна комуникация с неметален укрепващ елемент и надлъжна бронирана структура от алуминиева лента. Той съчетава предимствата на неметалните армировки срещу електромагнитни смущения с механичните защитни характеристики на металната броня, което го прави широко приложим за различни сценарии на полагане, като например тръбопроводи, директно полагане в земята и несамоносещи се надземни инсталации. Особено подходящ е за сложни среди с високи изисквания за механична защита.
Описание на продукта
Цветните оптични влакна се поставят в свободна тръба, изработена от високомодулен материал, която е запълнена с тиксотропен гел.
Центърът на кабелната сърцевина е от пластмаса, подсилена със стъклени влакна (стъклено-стъклен материал (стъклопластика)). Свободната тръба (и пълнителното въже) са усукани.
около централната армираща сърцевина, за да се образува кръгла кабелна сърцевина, която е запълнена с тиксотропен гел в междините на кабелната сърцевина и между кабелната сърцевина и алуминиевата лента. След като алуминиевата лента е надлъжно
покрит, той се екструдира с полиетиленова обвивка, за да се образува кабелът.
Характеристики на продукта
Материалът на самата тръба е с добра устойчивост на хидролиза и висока якост.
◆Притежава добри механични характеристики и температурни характеристики.
◆Запълнена с тиксотропен гел вътре в тръбата, осигуряваща решаваща защита на оптичните влакна.
◆Специалист по икономически въпроси обвивката има отлична устойчивост на ултравиолетова радиация.
◆Единична неметална централна подсилваща сърцевина. Покрит влагоустойчив слой от алуминиева лента.
Структурни параметри
Оптичният кабел GYFTA използва стъклени влакна, подсилени със пластмаса (стъклено-стъклен материал (стъклопластика)), като централен укрепващ елемент, и този избор на материал има множество предимства. Модулът на еластичност на стъклено-стъклен материал (стъклопластика) материала може да достигне 100-120 Среден успех, с якост на опън ≥1200 МПа. Осигурява здрава структурна опора, като същевременно избягва проблема с индуцирания ток, генериран от метални укрепващи елементи в силна електромагнитна среда. Диаметърът на стъклено-стъклен материал (стъклопластика) укрепващия елемент варира в зависимост от броя на жилата в кабела, обикновено в диапазона от 2,5-4,5 мм. Повърхността му се подлага на специална обработка за грапавост, която може да образува добра връзка с околната многожилна структура, ефективно разсейвайки външните сили. В сравнение с традиционните метални укрепващи елементи, стъклено-стъклен материал (стъклопластика) материалът има плътност само 2,0-2,2 g/см³, което намалява общото тегло на кабела с около 30%, което значително намалява трудността при полагане и натоварването върху носещите конструкции.
Свободната тръба е ключов компонент за защита на оптичните влакна. Оптичният кабел GYFTA използва полибутилен терефталат (ПБТ) за производството на свободни тръби. ПБТ материалът има отлични механични свойства, с якост на опън ≥50 МПа и удължение при скъсване ≥200%. Температурата му на стъклен преход е висока 220°C или повече, което му позволява да поддържа стабилна производителност в температурния диапазон от -40°C до +70°C. Вътрешният диаметър на свободната тръба обикновено е 2,5-3,5 мм, което позволява да се поберат 2-12 оптични влакна с диаметър 250 μm. Тръбата е запълнена със специален водоустойчив мехлем, който има точка на прокапване ≥120°C. Той няма да тече във високотемпературна среда и няма да се втвърди и да загуби буферния си ефект в нискотемпературна среда, като ефективно буферира въздействието на външни удари и вибрации върху оптичните влакна.
Оптичните влакна в тръбите тип „хлабав Тръба“ използват технология за контрол на излишната дължина, като процентът на излишната дължина се контролира прецизно между 0,5% и 0,8%. Тази конструкция се постига чрез усъвършенстван процес на наплитане, гарантиращ, че оптичните влакна няма да бъдат прекомерно разтегнати или притиснати при температурни промени и механично натоварване, като по този начин се осигурява стабилност на оптичните характеристики. Цветът на тръбите тип „хлабав Тръба“ използва стандартно за индустрията цветово кодиране, включително синьо, оранжево, зелено, кафяво, сиво, бяло, червено, черно, жълто, лилаво, розово, тюркоазено и др., което улеснява идентифицирането на жилата по време на снаждането на кабела.
Сърцевината на оптичния кабел GYFTA е с многослойна структура. Свободните тръбички и запълващите въжета са разположени около централния укрепващ елемент по SZ начин на усукване, със стъпка на усукване 20-30 пъти диаметъра на кабела. Този метод на усукване прави структурата на сърцевината на кабела компактна и кръгла, с отклонение в диаметъра, контролирано в рамките на ±0,5 мм, което е благоприятно за последващата обработка на бронята и обвивката. Пространствата в сърцевината на кабела са запълнени с водоблокираща прежда и водоблокираща паста. Капацитетът на водопоглъщане на водоблокиращата прежда е ≥20 пъти собственото ѝ тегло и може бързо да се разшири при контакт с вода, образувайки водонепропусклива бариера. Надлъжната водоблокираща способност достига стандарта от ≤0,1 мл/m, което напълно отговаря на изискванията на стандарта ИЕК 60794-1 за надлъжно водоблокиране.
Брониращият слой е важна характеристика на оптичния кабел GYFTA, изработен от високоякостна алуминиева лента с дебелина 0,2-0,3 мм чрез надлъжно увиване. Алуминиевата лента е предварително обработена с висока чистота на повърхността, якост на опън ≥120 МПа и степен на удължение ≥15%, което гарантира липса на напукване по време на процеса на надлъжно увиване. Алуминиевата лента е надлъжно увита с припокриваща се ширина на припокриване ≥6 мм и е плътно съединена с кабелната сърцевина чрез непрекъснат процес на екструдиране, за да образува ефективен механичен защитен слой, който може да устои на външни механични въздействия, странично налягане и др. Брониращият слой на алуминиевата лента не само осигурява механична защита, но и играе определена екранираща роля, намалявайки въздействието на външни електромагнитни смущения върху предаването на оптичния сигнал.
Външната обвивка на оптичния кабел GYFTA е изработена от полиетилен с висока плътност (HDPE) чрез екструдиране. Дебелината на обвивката варира от 1,5 до 2,5 мм в зависимост от диаметъра на кабела, като минималната дебелина не е по-малка от 85% от проектната стойност. HDPE материалът има отлични цялостни характеристики, с якост на опън ≥20 МПа и удължение при скъсване ≥300%, което му позволява да издържи на напрежения на опън и огъване по време на полагане и употреба. Материалът на обвивката е с добавени ултравиолетови стабилизатори и сажди, като съдържанието на сажди се контролира между 2,5%-3,0%, което позволява на кабела да има добри характеристики срещу ултравиолетово стареене. След 1000 часа тест за стареене с ксенонова лампа, степента на запазване на якостта на опън е ≥80%, а степента на запазване на удължението при скъсване е ≥70%.
Повърхността на обвивката е гладка и равна, без дефекти като мехурчета, пукнатини или вдлъбнатини, а печатът е ясен и издръжлив, включително информация като модел на кабела, брой жила, лого на производителя и маркировка за дължина. Грешката в маркировката за дължина не надвишава ±0,5%. Обвивката е плътно съединена с вътрешната бронирана структура, с якост на отлепване ≥1,5 N/мм, което гарантира, че обвивката и бронираният слой не се разделят по време на полагане и употреба.
Оптичният кабел GYFTA може да използва едномодови или многомодови влакна като преносна среда, за да отговори на нуждите на различни комуникационни сценарии. За едномодовите влакна (G.652D), коефициентът на затихване при дължина на вълната 1310 нм е ≤0,36 дБ/км, при дължина на вълната 1550 нм е ≤0,22 дБ/км, а при дължина на вълната 1625 нм е ≤0,24 дБ/км; при използване на влакна с ненулева дисперсия G.655, коефициентът на затихване при дължина на вълната 1550 нм е ≤0,22 дБ/км, което може да отговори на изискванията за ниски загуби при комуникация на дълги разстояния.
При многомодовите влакна, затихването на влакната 50/125 μm при дължина на вълната 850 нм е ≤3.0 дБ/км, а при дължина на вълната 1300 нм е ≤1.0 дБ/км; затихването на влакната 62.5/125 μm при дължина на вълната 850 нм е ≤3.5 дБ/км, а при дължина на вълната 1300 нм е ≤1.5 дБ/км. Неравномерността на затихването на всички влакна е ≤0.1 дБ/км, което гарантира стабилност на предаването на сигнала. При теста за температурни цикли (-40°C до +70°C, 5 цикъла), промяната на затихването на влакното е ≤0.05 дБ/км, което демонстрира стабилност на оптичните му характеристики при екстремни температурни условия.
Дисперсионните характеристики на едномодовите влакна са ключов индикатор за високоскоростните комуникационни системи. Коефициентът на дисперсия на влакната G.652D близо до точката на нулева дисперсия при дължина на вълната 1310 нм е ≤3,5 ПС/(нм·км); при дължина на вълната 1550 нм коефициентът на дисперсия е ≤18 ПС/(нм·км), което може да поддържа предаване на сигнал от 10 Гбпс на разстояние повече от 40 км. Коефициентът на дисперсия на влакната G.655 в диапазона на дължините на вълните 1530-1565 нм се контролира между 2-10 ПС/(нм·км), като ефективно потиска ефекта на смесване на четири вълни, което ги прави подходящи за приложения в системи с плътно мултиплексиране с разделяне на дължината на вълната (DWDM).
Производителността на честотната лента на многомодовите влакна също е отлична. Ефективната модална честотна лента на влакна 50/125 μm при дължина на вълната 850 нм е ≥2000 MHz·км, а при дължина на вълната 1300 нм е ≥500 MHz·км; ефективната модална честотна лента на влакна 62.5/125 μm при дължина на вълната 850 нм е ≥200 MHz·км, а при дължина на вълната 1300 нм е ≥500 MHz·км, което може да отговори на нуждите от предаване на сценарии като високоскоростен Ethernet и взаимосвързване на центрове за данни.
Граничната дължина на вълната на оптичното влакно е от решаващо значение за едномодовото предаване. Граничната дължина на вълната на кабела за G.652D влакна е ≤1260 нм, което осигурява едномодово предаване при дължини на вълните 1310 нм и по-високи. Диаметърът на модовото поле на влакното е 9,3±0,5 μm при дължина на вълната 1310 нм и 10,5±0,5 μm при дължина на вълната 1550 нм, което осигурява ниски загуби при снаждане между влакната.
Загубата от макроогъване на влакното при дължина на вълната 1550 нм, когато е навито на 10 навивки с радиус 30 мм, е ≤0,1 дБ; при същите условия при дължина на вълната 1310 нм, загубата е ≤0,2 дБ. Загубата от микроогъване се проверява чрез температурни цикли и вибрационни тестове. При различни условия на околно напрежение, допълнителната загуба от микроогъване е ≤0,1 дБ/км, което осигурява дългосрочно стабилно предаване на кабела в сложни среди.
Якостта на опън на оптичния кабел GYFTA е гарантирана от разумен структурен дизайн. Допустимата му дългосрочна якост на опън (сила на опън, поддържана по време на монтаж и употреба) е 1000 N за кабели с 2-24 жила, 1500 N за кабели с 25-144 жила и 2000 N за кабели със 145-288 жила. Краткосрочната допустима якост на опън (сила на опън, поддържана кратковременно по време на полагане) е съответно 3000 N, 4000 N и 5000 N, което отговаря на нуждите на различните методи на полагане.
При изпитването на опън, след като кабелът е подложен на определената сила на опън, допълнителното затихване на влакното е ≤0,1 дБ/км и няма механични повреди. След премахване на силата на опън, затихването на влакното трябва да се върне към първоначалната си стойност, което показва, че структурата на кабела остава стабилна под въздействието на сила на опън и няма да причини трайни повреди на влакното. Синергичният ефект на стъклено-стъклен материал (стъклопластика) укрепващия елемент и алуминиевия лентов брониращ слой контролира опънното напрежение на кабела в рамките на 0,2%, което е много по-ниско от скъсващото напрежение на влакното (≥1,0%).
Оптичните кабели са подложени на различни странични налягания по време на полагане и употреба. Допустимото дългосрочно странично налягане (продължително налягане) на оптичния кабел GYFTA е 300 N/100 мм, а допустимото краткосрочно странично налягане (краткосрочно продължително налягане по време на монтажа) е 1000 N/100 мм. При изпитването на натиск, след като кабелът е подложен на определеното налягане, допълнителното затихване на влакното е ≤0,1 дБ/км и няма видима деформация или повреда на структурата на кабела.
Бронираният слой от алуминиева лента играе ключова роля в компресионните характеристики. Той може равномерно да разпредели външното налягане върху цялото ядро на кабела, избягвайки прекомерно локално налягане, което може да повреди влакното. Високомодулният материал на свободната тръба също има добри компресионни характеристики, което може да предпази вътрешното влакно от екструдиране. Благодарение на структурата на бронята, оптимизирана чрез анализ на крайни елементи, когато кабелът е подложен на странично налягане, налягането върху влакното в свободната тръба е ≤5 N, което е много по-ниско от границата на компресия на влакното.
Оптичният кабел GYFTA има добра гъвкавост, със статичен радиус на огъване (радиус на огъване във фиксирано състояние след монтаж) 10 пъти диаметъра на кабела и динамичен радиус на огъване (радиус на огъване в движещо се състояние по време на полагане) 20 пъти диаметъра на кабела. За кабел с диаметър 10 мм, статичният радиус на огъване е ≥100 мм, а динамичният радиус на огъване е ≥200 мм.
При теста за огъване, след като кабелът е огънат с определения радиус, допълнителното затихване на влакното при дължини на вълните 1310 нм и 1550 нм е ≤0,1 дБ/км. След многократни тестове за огъване (радиусът на огъване е 20 пъти диаметъра на кабела, време на огъване ≥100), не се наблюдава видима промяна в затихването на влакното, което показва, че кабелът има добра устойчивост на умора при огъване. Тази характеристика прави оптичния кабел GYFTA подходящ за сценарии, които изискват огъване, като например ъгли на тръбопроводи и полагане в ъгли на стени.
Удароустойчивостта на кабела се проверява чрез ударни тестове. Тестът използва ударна енергия от 15 J, с маса на ударния чук от 1,5 кг, като се удря по веднъж във всеки от четирите квадранта на обиколката на кабела. След удара, обвивката и бронираният слой на кабела не трябва да имат пукнатини или счупвания, а допълнителното затихване на влакното е ≤0,1 дБ/км без трайни повреди.
Енергията на удара на оптичния кабел GYFTA се абсорбира от брониращия слой от алуминиева лента и буферната структура. Алуминиевата лента претърпява пластична деформация при удар, абсорбирайки по-голямата част от енергията на удара, предпазвайки вътрешната тръба и оптичното влакно от повреди. Водоустойчивата маз в тръбата също играе буферна роля, като допълнително намалява удара върху влакното.
Оптичният кабел GYFTA има широк работен температурен диапазон, способен да работи нормално при околна температура от -40°C до +70°C, а температурният диапазон на съхранение е от -50°C до +80°C. При теста за цикли с висока и ниска температура, след като кабелът е преминал 5 цикъла от -40°C (поддържан в продължение на 16 часа) до +70°C (поддържан в продължение на 8 часа), промяната в затихването на влакното е ≤0,05 дБ/км, обвивката не се напуква или втвърдява, а степента на запазване на механичните характеристики е ≥80%.
В нискотемпературна среда, HDPE обвивката не става крехка и нейната якост на удар при ниска температура (-40°C) е ≥20 кДж/m²; във високотемпературна среда, температурата на термична деформация на материала на обвивката е ≥80°C, без омекване и деформация. Материалът на тръбите има отлична устойчивост на хидролиза. След поставяне във високотемпературна и влажна среда (85°C, 85% относителна влажност) в продължение на 1000 часа, степента на запазване на якостта на опън е ≥80%, което гарантира дългосрочна надеждност.
Оптичният кабел GYFTA е с водоустойчив дизайн с пълно сечение и отлични водоустойчиви характеристики. Надлъжната водоустойчивост преминава теста за налягане от 1 м воден стълб, без просмукване на вода в рамките на 8 часа; радиалната водоустойчивост преминава теста за налягане от 100 кПа, без просмукване на вода в рамките на 24 часа. Степента на водопоглъщане на материала на обвивката на кабела е изключително ниска, със степен на водопоглъщане ≤0,01% при потапяне в дестилирана вода при 23°C за 24 часа, което може ефективно да предотврати проникването на вода.
Синергичният ефект на водоблокиращата прежда и водоблокиращата паста образува множество водоустойчиви бариери. Водоблокиращата прежда набъбва бързо при контакт с вода, запълвайки празнините в кабелната сърцевина и предотвратявайки надлъжното разпространение на водата; водоблокиращата паста образува уплътнителен слой в празнините между тръбата и кабелната сърцевина, като допълнително блокира пътя на водата. Този дизайн с пълно водоблокиране прави оптичния кабел GYFTA подходящ за сценарии, които могат да влязат в контакт с вода, като например влажна среда, подземно полагане и пресичане на мостове/водостоци.
Устойчивостта на кабела на атмосферни влияния включва устойчивост на ултравиолетово стареене, устойчивост на озоново стареене и устойчивост на химическа корозия. Ултравиолетовият стабилизатор, добавен към HDPE обвивката, позволява кабелът да се използва дълго време в условия на открито. След 1000 часа тест за стареене с ксенонова лампа (симулиращ излагане на слънчева светлина на открито), якостта на опън и удължението при скъсване на обвивката са ≥80%, без явления на стареене като напукване или обезцветяване.
При теста за стареене под въздействието на озон (концентрация на озон 200 ppm, температура 40°C, относителна влажност 60%, време на теста 168 часа), обвивката на кабела не е показала пукнатини или други повреди. Кабелът има известна устойчивост на обичайни киселинни и алкални среди. След потапяне в разтвор с pH 4-9 в продължение на 30 дни, характеристиките на обвивката не показват видими промени, което я прави подходяща за употреба в промишлени зони с възможно леко химическо замърсяване.
При вибрационния тест кабелът е подложен на синусоидални вибрации с честота 10-500 Hz, с ускорение 10 m/s², и е вибриран в продължение на 2 часа във всяка аксиална посока. След вибрациите няма видима промяна в затихването на влакната и съединенията не са разхлабени. Тази характеристика прави оптичния кабел GYFTA подходящ за среди с вибрации, като например железопътен транспорт и промишлени предприятия.
За зони, които може да са засегнати от гризачи и мравки, оптичният кабел GYFTA може да използва обвивни материали, устойчиви на гризачи и мравки, които могат ефективно да предотвратят гризането чрез добавяне на специални репеленти. Защитата от гризачи преминава стандартния тест Великобритания/T 21529-2008, без видими щети от гризане в рамките на 28 дни; защитата от мравки преминава подобни тестове, като може ефективно да устои на щети от термити и други насекоми.
Оптичният кабел GYFTA предлага широка гама от опции за брой жила, от 2 жила до 288 жила, за да отговори на нуждите на комуникационни мрежи с различен мащаб. 2-12-жилните кабели се използват главно в мрежи за достъп, мрежи в потребителски помещения и други сценарии; 24-96-жилните кабели са подходящи за градски мрежи, взаимовръзки между индустриални паркове и други сценарии; 144-288-жилните кабели се използват в опорни мрежи, взаимовръзки между големи центрове за данни и други сценарии, изискващи голям капацитет за пренос.
Диаметърът и теглото на кабела се увеличават с броя на жилата. 2-жилен кабел има диаметър приблизително 6-8 мм и тегло приблизително 80-100 кг/км; 24-жилен кабел има диаметър приблизително 10-12 мм и тегло приблизително 150-180 кг/км; 144-жилен кабел има диаметър приблизително 16-18 мм и тегло приблизително 300-350 кг/км; 288-жилен кабел има диаметър приблизително 20-22 мм и тегло приблизително 450-500 кг/км. Структурният дизайн на кабелите с различен брой жила осигурява добри механични и оптични характеристики.
Структурният дизайн на оптичния кабел GYFTA го прави подходящ за различни методи на полагане: при полагане в тръбопроводи, гладката обвивка и разумният диаметър на кабела позволяват полагането му чрез въздушно вдухване или теглене, със скорост на полагане с въздушно вдухване от 60-80 м/мин и максимално разстояние на полагане от 1000 м; при директно заравяне, алуминиевият брониран слой може да осигури определена механична защита и с подходяща дълбочина на заравяне (обикновено ≥0,8 м) може да устои на въздействието на общите наземни дейности; при полагане в несамоносещи се надземни линии, кабелът може да се окачва на стоманени нишки чрез куки, а леката му конструкция намалява натоварването на надземните линии.
За специални среди, оптичният кабел GYFTA може да се използва и с помощни съоръжения, като защитни тръби и гофрирани тръби, за да се подобри допълнително нивото на защита. Когато се полага в близост до железопътни линии и магистрали, той може да издържи на определени вибрации и удари; във високопланински райони, неговият широкотемпературен дизайн може да се адаптира към големи температурни разлики между деня и нощта; в крайбрежни райони, устойчивостта му на солена мъгла (няма видима корозия след 500 часа тест със солена мъгла) му позволява да устои на ерозия от морски вятър.
Изграждане на метрополна мрежа: Оптичният кабел GYFTA, като кабел за достъп и конвергентен слой на метрополната мрежа, може да отговори на нуждите на потребителски достъп с висока плътност и да поддържа интегрирано предаване на множество услуги.
Комуникация в индустриален парк: В индустриална среда, защитата от електромагнитни смущения и механичната защита на кабела осигуряват стабилна работа на комуникационната система, поддържайки индустриална автоматизация, видеонаблюдение и други услуги.
Интелигентно окабеляване за общността: Осигурява високоскоростен широколентов достъп за общностите, поддържайки телевизия с висока разделителна способност, интелигентен дом и други услуги, а изцяло водоустойчивият дизайн се адаптира към подземната тръбопроводна среда на общността.
Комуникация в транспортни възли: В транспортни възли като жп гари и автогари, устойчивостта на вибрации и удар на кабела осигурява безпроблемна комуникация, поддържайки ключови услуги като системи за билети и мониторинг на сигурността.
Комуникация в мините: В наземната комуникационна система на мините, механичната здравина и екологичната адаптивност на кабела отговарят на комуникационните нужди на сложната минна среда.
Производството и изработката на оптичен кабел GYFTA стриктно спазват съответните местни и чуждестранни стандарти, включително Великобритания/T 7424.1-2010 ддддххх Обща спецификация за оптични кабелиd", YD/T 901-2018 ддддххх Многожилни външни оптични кабели за комуникация", ИЕК 60794-1 ддддххх Обща спецификация за оптични влакна и кабели" и др. Кабелът е преминал серия от строги тестове.
ПриложениеВъздуховоди, Антена
Забележка:
a. Суфиксът Xn в модела показва избрания тип влакно, вижте обяснението на модела на влакната Яндзъ за подробности.
b. Цветовата подредба на свободната тръбичка и влакната може да се види в хроматограмата.
c. Минималната дебелина на полиетиленовата обвивка е 1,5 мм.
d. Кабелът не трябва да се съхранява на открито повече от 6 месеца, в противен случай макарата може
да бъде повреден.
e. Този документ е само за справка и не може да се използва като приложение към договора. За подробна информация за продукта
информация, моля, свържете се с нашия търговски екип.
